Specificații Tehnice Avansate: Aspersor rotor Rain Bird 3504-PC (Seria 3500)

Aspersorul Rain Bird 3504-PC nu este doar un simplu rotor, ci un standard în industria irigațiilor rezidențiale. Modelul face parte din seria 3500, fiind un aspersor de tip turbină cu intrare de 1/2" (FI), ideal pentru suprafețe de până la 100 mp per unitate.

Performanță și Parametri Operaționali

Spre deosebire de aspersoarele de tip spray, modelul 3504-PC utilizează un mecanism de angrenaj lubrifiat cu apă, ceea ce îi conferă o silențiozitate extremă și o durată de viață extinsă.

• Rază de udare: Reglabilă între 4.6 m și 10.7 m. Distanța poate fi redusă cu până la 35% (până la 2.9 m) prin simpla strângere a șurubului de reglaj, fără a compromite uniformitatea jetului.

• Presiune de lucru recomandată: Funcționează optim între 1.7 și 3.8 bari. Pentru performanțe maxime ale duzelor Rain Curtain, se recomandă o presiune constantă de 3.5 bari.

• Debit de apă: Între 0.12 și 1.04 m³/h (echivalentul a 2.0 – 17.4 litri/minut), în funcție de duza instalată și presiunea din sistem.

• Rata de precipitații: Între 9 și 21 mm/h, permițând o absorbție eficientă a apei în sol, prevenind băltirea sau eroziunea.

Tehnologia Rain Curtain™ – Secretul unui Gazon Verde

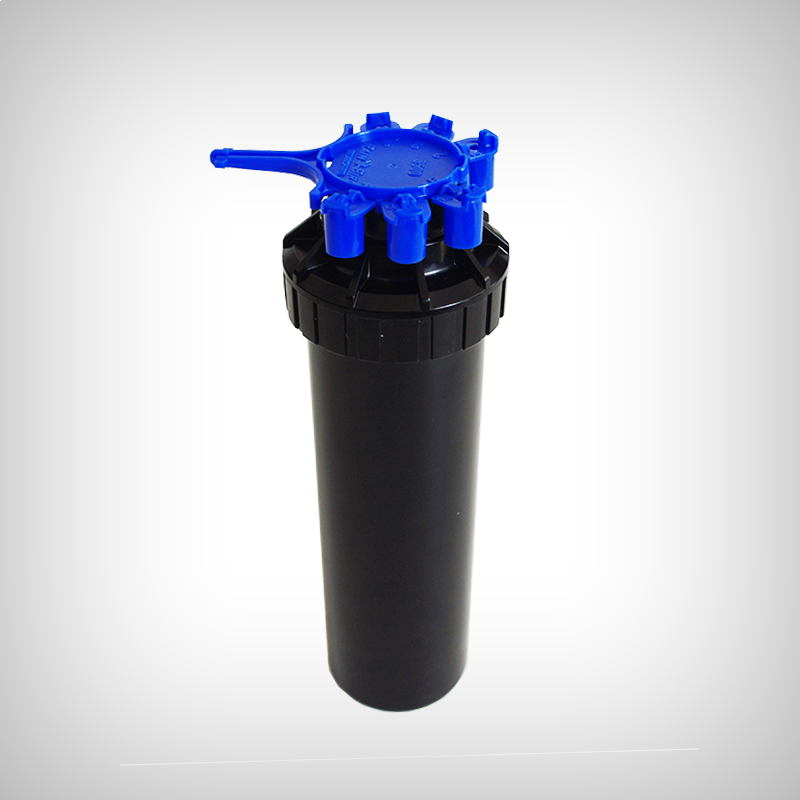

Fiecare aspersor vine echipată cu un set de 6 duze Rain Curtain™ (0.75, 1, 1.5, 2, 3, 4). Această tehnologie patentată de Rain Bird asigură:

1. Picături mari de apă: Rezistente la vânt, astfel încât apa ajunge exact unde trebuie, nu pe garduri sau trotuar.

2. Udare eficientă lângă aspersor: Elimină "inelele uscate" din jurul capului de pulverizare.

3. Distribuție uniformă: O acoperire perfectă pe toată lungimea razei de acțiune.

Dimensiuni și Constructie

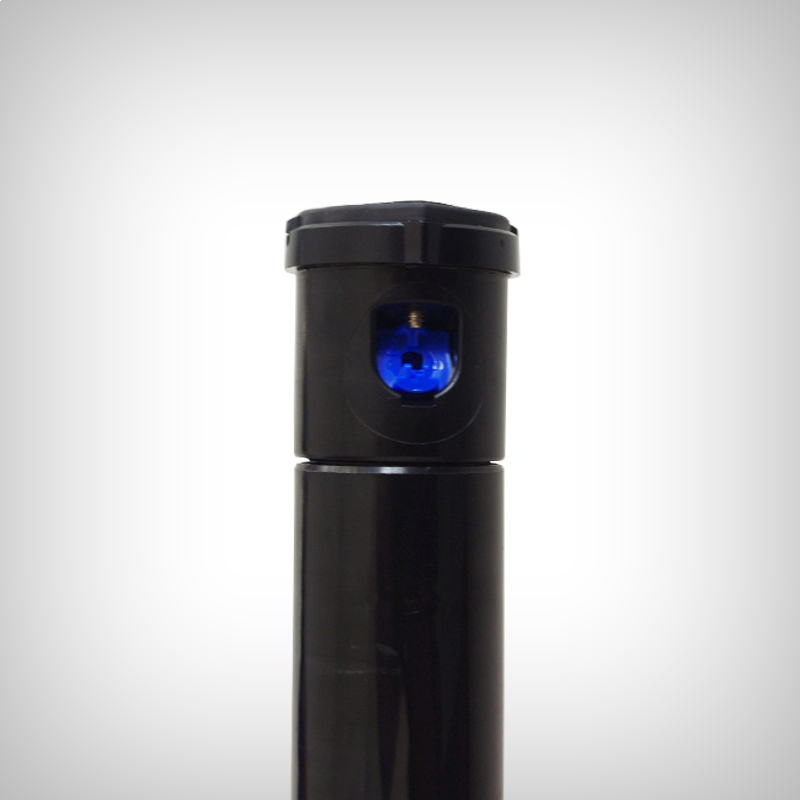

• Înălțime pop-up (ridicare telescop): 10.2 cm (4") – măsurată de la capac până la centrul duzei.

• Înălțime totală corp: 16.8 cm.

• Diametru expus: 2.9 cm (minim pentru a trece neobservat în gazon).

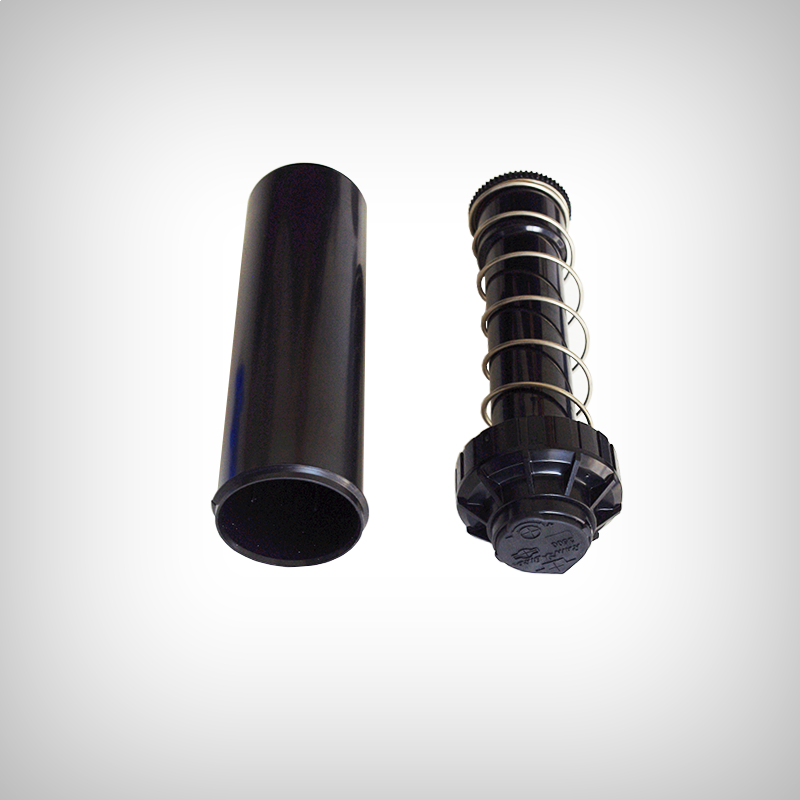

• Material: Carcasă din ABS ultra-rezistent și arc de retragere din oțel inoxidabil ranforsat.

Tabel de Performanță (Exemplu pentru Duza 2.0 - Standard)

Instalare și Mentenanță (Ghid pentru utilizatori)

• Reglajul unghiului (Arc): Se face de sus, folosind o șurubelniță plată. Aspersorul este de tip "reversing", adică permite reglajul de la 40° la 360° în aceeași unitate.

• Sistem de auto-curățare: Garnitura de etanșare dual-action protejează mecanismul intern de nisip și resturi, asigurând o retragere perfectă de fiecare dată.

• Filtru integrat: Sita de filtrare este supradimensionată și ușor de extras pentru curățare, prevenind înfundarea duzelor în cazul apei din puț.

• Recomandare de montaj: Pentru a asigura o acoperire de 100%, utilizați schema de montaj "cap-la-cap" (distanța dintre aspersoare să fie egală cu raza acestora). Este compatibil cu electrovanele Rain Bird (ex: 100-DV) și programatoarele din gama ESP-ME sau TM2.

Întrebări Frecvente (FAQ) – Tot ce trebuie să știi despre Rain Bird 3504

Această secțiune oferă răspunsuri rapide la cele mai comune întrebări despre aspersorul Rain Bird din seria 3500, ajutându-te să instalezi și să întreții sistemul ca un profesionist.

1. Cum se reglează unghiul de udare (arcul) la Rain Bird 3504?

Reglajul se face exclusiv prin partea superioară a aspersorului, folosind o șurubelniță plată.

• Pentru a mări unghiul: Introdu șurubelnița în orificiul de reglaj al arcului (marcat cu semnele + și -) și rotește spre dreapta (sensul acelor de ceasornic).

• Pentru a micșora unghiul: Rotește spre stânga. Aspersorul este reglabil între 40° și 360°.

2. Pot reduce raza de udare sub 4.6 metri?

Da. Deși raza nominală minimă este de 4.6 m, prin strângerea șurubului de fixare a duzei (cel metalic, aflat deasupra jetului de apă), poți reduce raza cu până la 35%. Totuși, pentru distanțe mult mai mici (sub 3 metri), este recomandată utilizarea aspersoarelor de tip spray (seria 1800) cu duze HE-VAN.

3. Care este diferența dintre Rain Bird 3504 și Rain Bird 5004?

Principala diferență constă în dimensiunea intrării și raza de acțiune:

• Rain Bird 3504: Intrare de 1/2" (filet interior), rază de 4.6 - 10.7 m. Ideal pentru grădini rezidențiale mici și medii.

• Rain Bird 5004: Intrare de 3/4" (filet interior), rază de 7.6 - 15.2 m. Potrivit pentru suprafețe mari și parcuri.

4. De ce aspersorul meu nu se mai rotește?

Cea mai frecventă cauză este înfundarea filtrului de sub aspersor sau prezența nisipului în mecanism. Rain Bird 3504 are un mecanism lubrifiat cu apă, deci nu folosiți uleiuri sau vaselină. Curățați sita de protecție (filtrul alb de la baza corpului telescopului) și verificați dacă presiunea apei este de cel puțin 1.7 bari, la nivelul aspersorului!

5. Cum schimb duza la un aspersor Rain Bird 3500?

1. Folosește o șurubelniță pentru a ridica telescopul aspersorului.

2. Desfă șurubul metalic de fixare a duzei până când acesta nu mai blochează orificiul.

3. Scoate duza veche (poți folosi un clește cu vârf subțire) și introdu noua duză din setul de 6 incluse.

4. Strânge șurubul la loc pentru a fixa duza și pentru a regla raza.

6. Este Rain Bird 3504 un model "Full Circle" sau "Part Circle"?

Modelul 3504-PC este ambele. "PC" vine de la Part-Circle, dar aspersorul este de tip "reversing", ceea ce înseamnă că poate fi setat să se rotească continuu la 360° sau să oscileze între orice unghi selectat de tine (40° - 360°).
